产品简介：
       HZWJF系列无局放耐压试验装置主要用于高压断路器、绝缘子、避雷器、开关、互感器、电缆附件、高压线圈等试品进行工频耐压、局部放电及其他科学试验研究。全套设备包括智能化绝缘试验综合控制系统、数字式校正脉冲发生器、输入单元、工频无晕试验变压器、无局放耦合电容器、无局放；さ缱琛⒌缍餮垢衾肼瞬ㄗ爸玫。整套设备要求在户内使用，有良好且专用的接地系统，接地电阻<0.5Ω，越小越好。

产品分类：

HZWJF-50/120无局放耐压试验装置

产品简介：

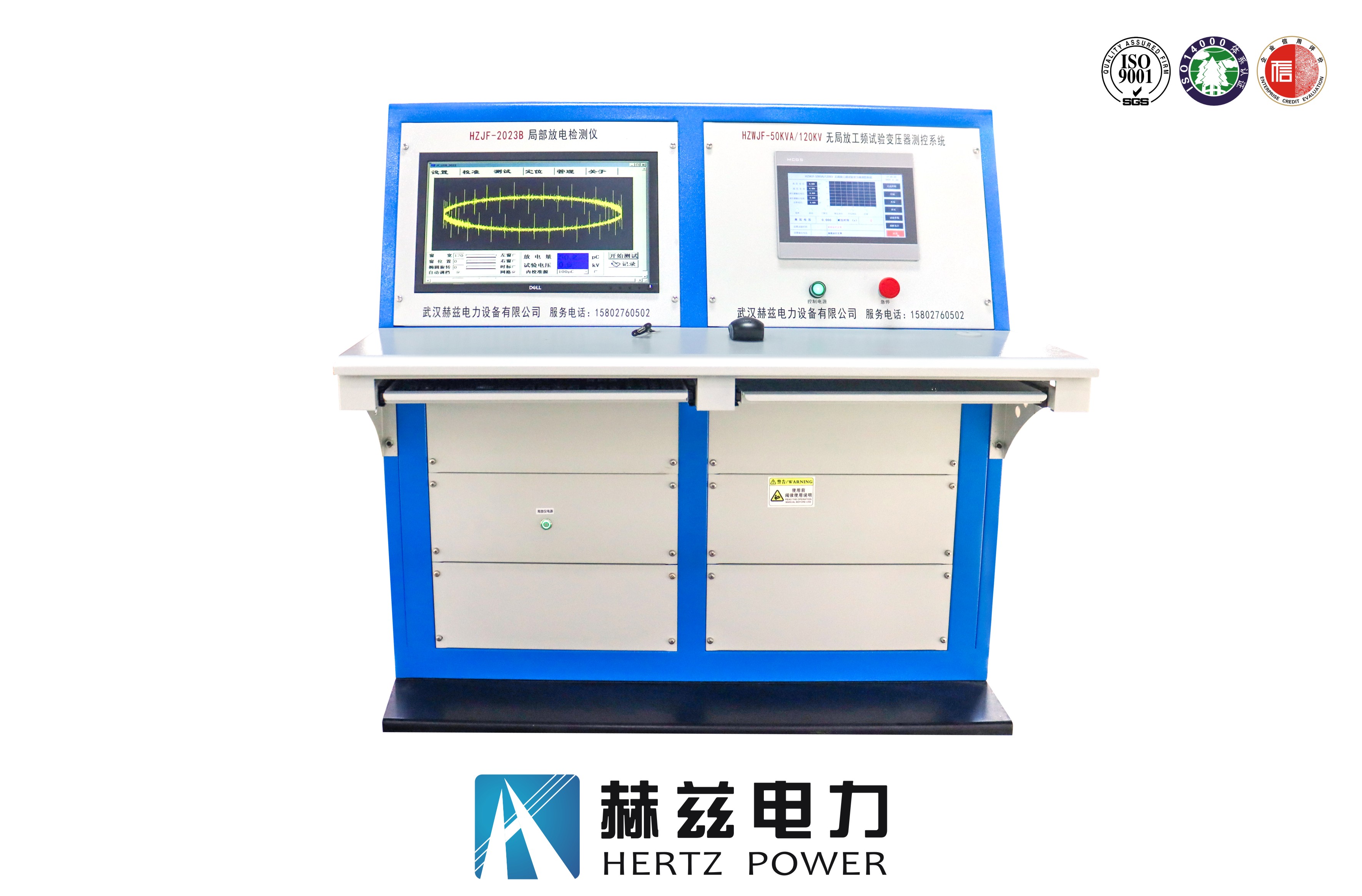

       触摸屏主界面可完成和上位机相同的控制功能，面板可数字显示当前试验电压、试验电流等必要信息，可手动设置升压曲线（设置额定电压，局放测试电流等必要参数），一键完成局放、耐压等测试。
       面板配有急停按钮开关，在紧急情况下，可按下此按钮，系统会自动降主回路开关分断。面板有电源按钮，按下系统带电启动。
       控制器具有外部控制功能，提供有可与发生器部分连接的启动按钮，停止按钮，以及测试结果状态指示灯等指示功能？刂破髟ち粲型獠亢臁⒙讨甘镜平涌，可用于主回路本体部分安装红绿指示灯。

技术参数：

额定输出容量：50KVA（无局部放电试验）
额定输出电压：120KV（无局部放电试验）
额定输出电流：0.416A（无局部放电试验）
额定输入电压：0.38KV
短路阻抗：<6%
成套装置局放水平：在100%额定电压下≤5pC，80%额定电压下≤2pC。
运行时间：在100%UH、100%IH下从环境温度开始允许运行30分钟，在70%UH、IH下从环境温度开始允许连续运行，变压器绕组温升≤65K，油面温升≤55K。
套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备输出电压波形畸变率≤3%。
