风电知识 | 风电机组等效疲劳载荷计算
手机：汪经理15802760502
发布时间：2025-02-11 14:43:08人气：
等效疲劳载荷计算
1.概述

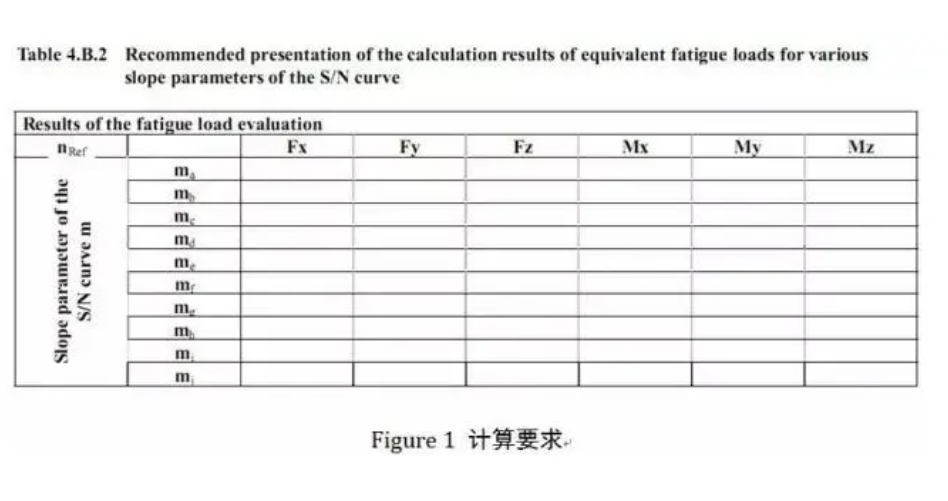

根据Germanischer Lloyd Industrial Services GmbH: Guideline for the Certiication of Wind Turbines edition 2010, Table 4.B.2

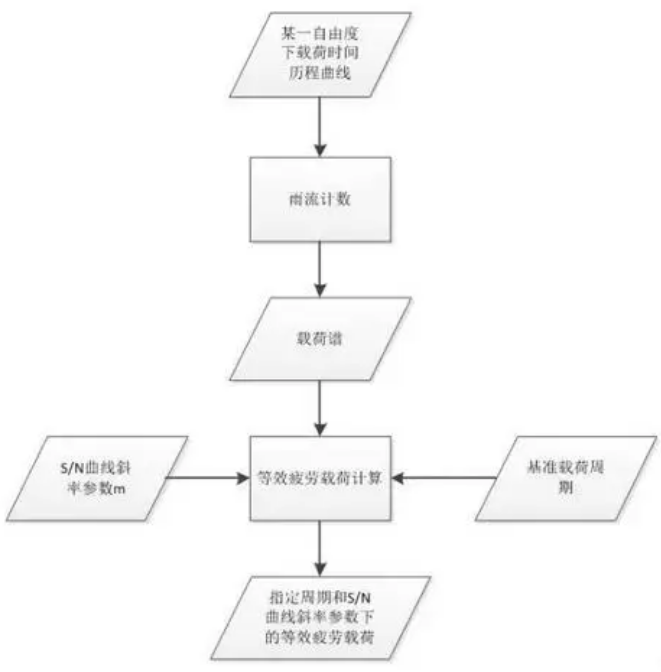

2.流程
3.等效疲劳载荷计算
4.输出
按照第三节流程，计算出一个S/N曲线斜率m值下一个载荷方向的等效疲劳载荷，根据第一节引用的GL2010要求，需要给出6个自由度下不同S/N曲线斜率m值下的等效疲劳载荷。
1.概述
根据Germanischer Lloyd Industrial Services GmbH: Guideline for the Certiication of Wind Turbines edition 2010, Table 4.B.2
2.流程
3.等效疲劳载荷计算
3.1 计算输入
1.S/N曲线斜率参数m
２.所需计算载荷方向的雨流后载荷谱
３.基准载荷周期，本例设置为5e+6次
２.所需计算载荷方向的雨流后载荷谱
３.基准载荷周期，本例设置为5e+6次

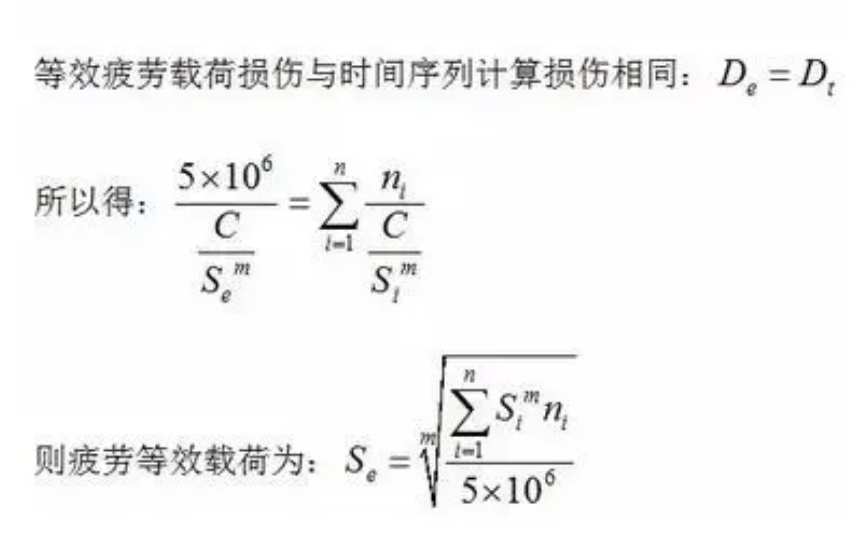

3.2 计算原则
指定S/N曲线斜率参数m和基准载荷周期的等效疲劳载荷在对应m值和基准载荷周期下的疲劳损伤等于载荷时间序列计算的疲劳总损伤。

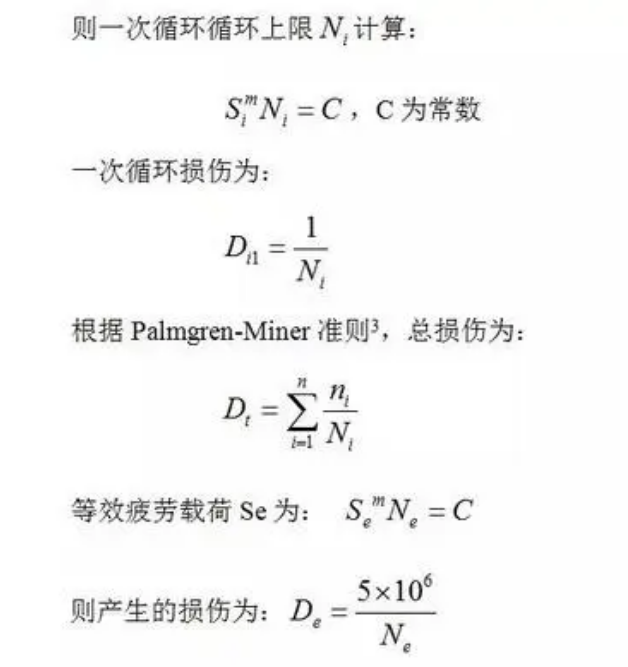

3.3 算例
雨流后的载荷谱为：
指定S/N曲线斜率参数m和基准载荷周期的等效疲劳载荷在对应m值和基准载荷周期下的疲劳损伤等于载荷时间序列计算的疲劳总损伤。
3.3 算例
雨流后的载荷谱为：
4.输出
按照第三节流程，计算出一个S/N曲线斜率m值下一个载荷方向的等效疲劳载荷，根据第一节引用的GL2010要求，需要给出6个自由度下不同S/N曲线斜率m值下的等效疲劳载荷。
