电缆烧穿电桥定位系统简介 ----Product introduction
HZ-MB10高压电桥，集烧穿和智能电桥于一体 。烧穿功能最高输出电压可达60kV，短路电流约600mA，可以快速将高阻故障烧成低阻 。智能电桥最大电流约600mA，大大提高了故障定位精度 。特别适合于高电压、大截面、长线路的复杂电缆系统的绝缘故障预定位 。
除了部分断线故障以外，HZ-MB10高压电桥，可用于所有电缆主绝缘故障定位 。
除了部分断线故障以外，HZ-MB10高压电桥，可用于所有电缆主绝缘故障定位 。
电缆烧穿电桥定位系统参数 ----Technical parameter
| 烧穿功能 | 输出电压 | 0～60kV连续可调 |
| 短路电流 | 约600mA | |
| 电桥功能 | 输出电压 | 0～3kV |
| 短路电流 | 约600mA | |
| LCD显示屏幕 | 128×64 | |
| 定位精度 | ±（0.2%·L+1）m | |
| 测试范围 | 1～50000m | |
| 操作键盘 | 一键操作 | |
| 电源 | 220V AC±10%，50Hz | |
| 功率 | 1kVA，发电机供电（大于1kW） | |
| 重量 | 裸机：约35.7kg；附件包：7.5kg | |
| 外型尺寸（长×宽×高） | 50cm´31cm´47cm | |
| 工作温度 | -10℃～+55℃ | |
| 存储温度 | -20℃～+70℃ | |
电缆烧穿电桥定位系统功能 ----Product features
1）设备采用开关电源构成高压恒流源，电压高，电流稳定 。
2）电桥检测 ？橛氪笃聊幌允疽壕д逯糜诟叩缥 。面板上操作钮处于地电位，通过绝缘杆操作电桥 。
3）特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全 。四端电阻测量法避免了引线电阻引入的误差 。
4）高压恒流源和电桥集成在一个便携式拉杆塑料箱体 。设备电压高、重量轻、操作方便 。
5）与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点 。
6）高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关也无需首尾直连交叉互联的情况下快速完成定位 。
2）电桥检测 ？橛氪笃聊幌允疽壕д逯糜诟叩缥 。面板上操作钮处于地电位，通过绝缘杆操作电桥 。
3）特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全 。四端电阻测量法避免了引线电阻引入的误差 。
4）高压恒流源和电桥集成在一个便携式拉杆塑料箱体 。设备电压高、重量轻、操作方便 。
5）与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点 。
6）高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关也无需首尾直连交叉互联的情况下快速完成定位 。

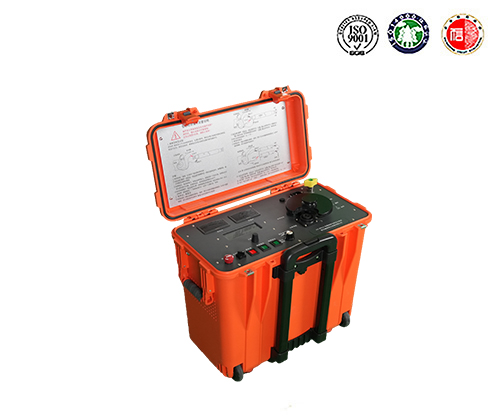

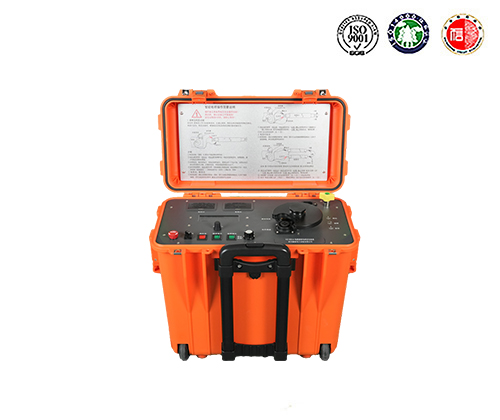

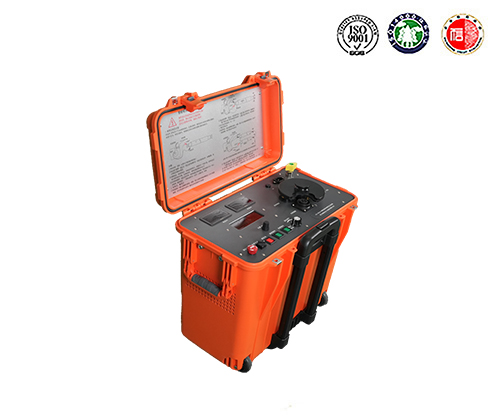

电缆烧穿电桥定位系统图片 ----Picture display

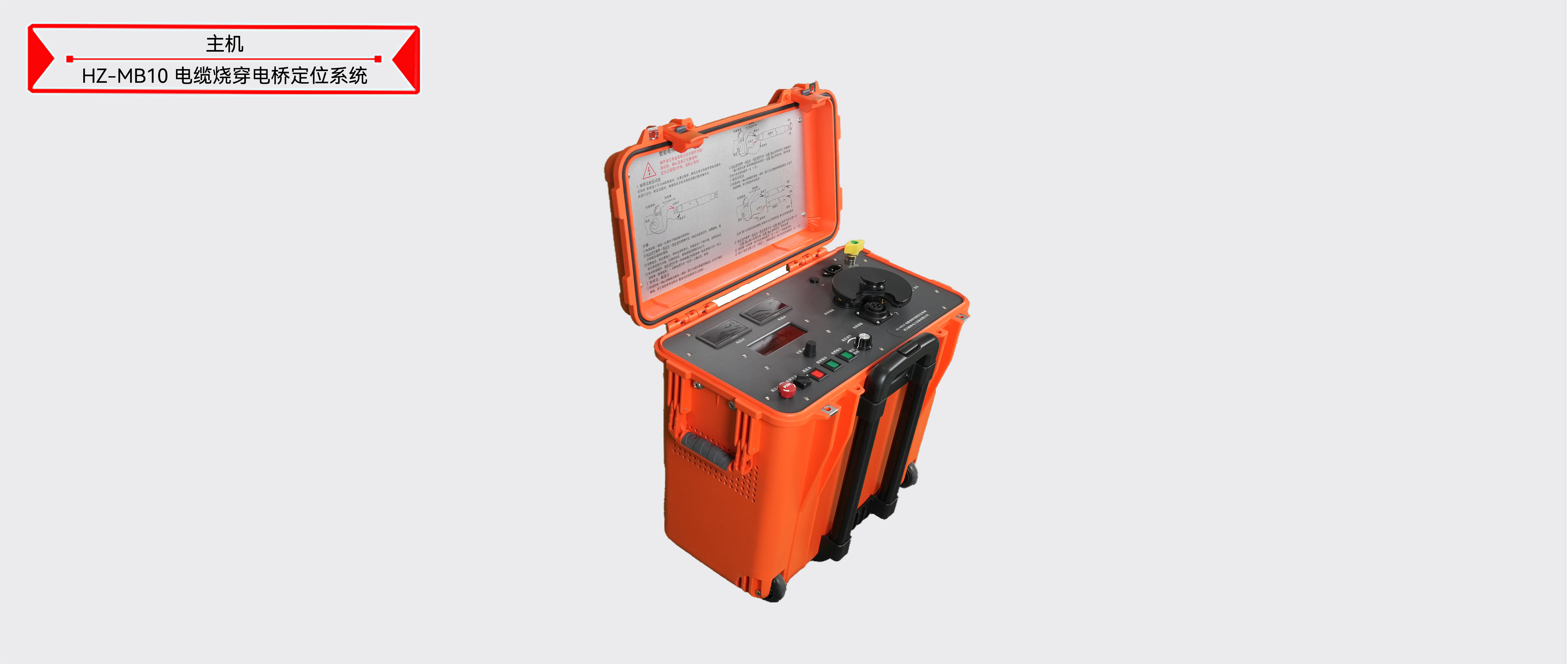

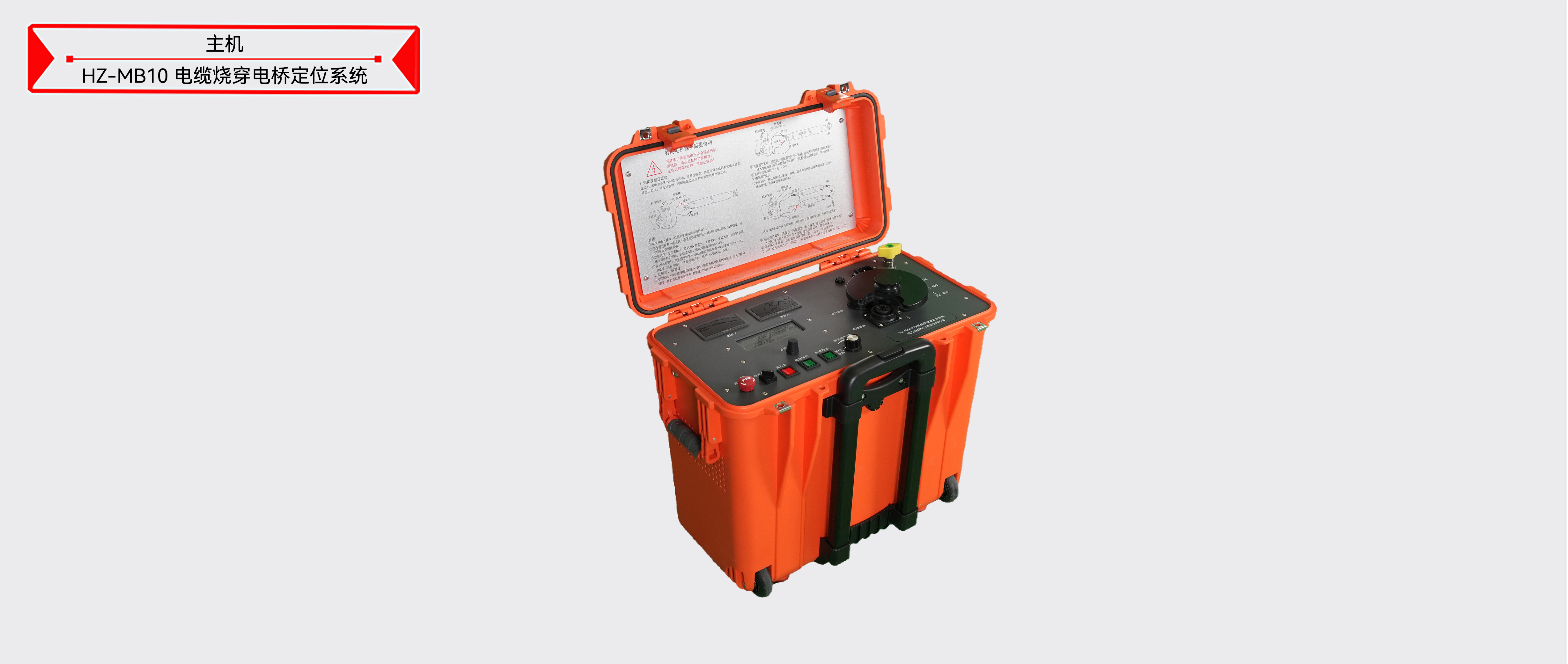

电缆烧穿电桥定位系统附件配件 --------Accessories
本产品HZ-MB10 电缆烧穿电桥定位系统表详细清单请以说明书或代销合同为准
