介质损耗测试仪变压器绕组连同套管tgδ和电容量的测量

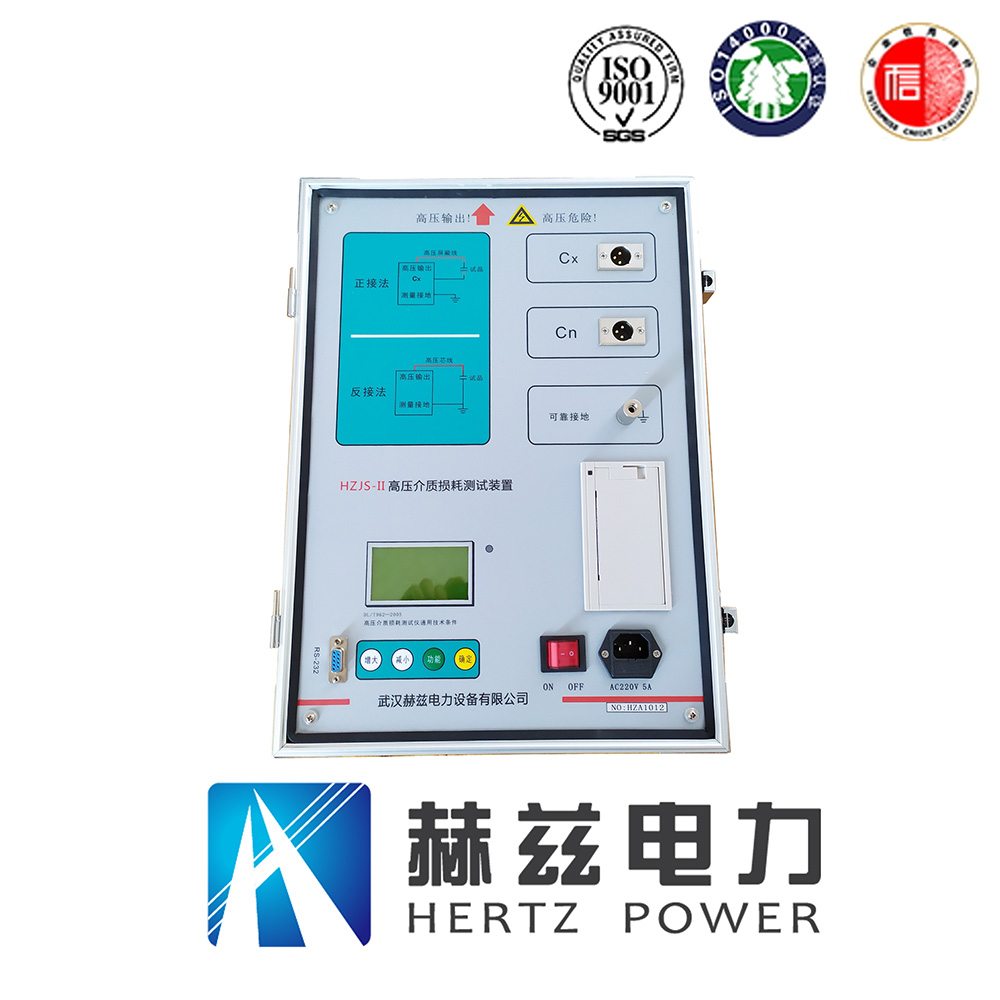

　　HZJS-II高压介质损耗测试仪

　　1)首先将介损测试仪接地。

　　2)将高压侧A、B、C三绕组短接起来。

　　3)将其他非被试绕组三相及中性点短接起来，并接地(2#)。

　　4)将红色高压线一端芯线插入测试仪“高压输出”插座上，注意要将红色高压线的外端接地屏蔽线接地。

　　5)红色高压线另一端接高压绕组的短接线(1#)。

　　6)连接好电源输入线。

　　7)检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。

　　8)打开电源，仪器进入自检。

　　9)自检完毕后选择反接线测量方式。

　　10)预置试验电压为10KV。

　　11)接通高压允许开关。

　　12)按下启动键开始测量。注意：加压过程中试验负责人履行监护制度。

　　13)测试完成后自动降压到零测量结束。

　　14)关闭高压允许开关后，记录所测量电容器及介损值。

　　15)打印完实验数据后，关闭总电源。

　　16)用专用放电棒将被试绕组接地并充分放电，变更试验接线，同理的方法测量变压器低压绕组连同套管tgδ值和电容量。

　　17)首先断开仪器总电源。

　　18)在高压端短接线上挂接地线。

　　19)拆除高压测试线。

　　20)拆除高压套管短接线。

　　21)拆除其他非被试绕组的接地线及短接线。

　　22)最后拆除介质损耗测试仪器其它试验线及地线。

　　23)试验完毕后，填写试验表格
