变频串联谐振耐压试验装置接线，像串联谐振耐压试验装置这类的试验需要技术试验人员亲自动手实际操作，先从简单的变频串联谐振耐压试验装置接线开始，再到变频串联谐振耐压试验装置参数的设置，进一步自动试验，手动试验等等操作熟练，以避免出现差错不知道问题所在。

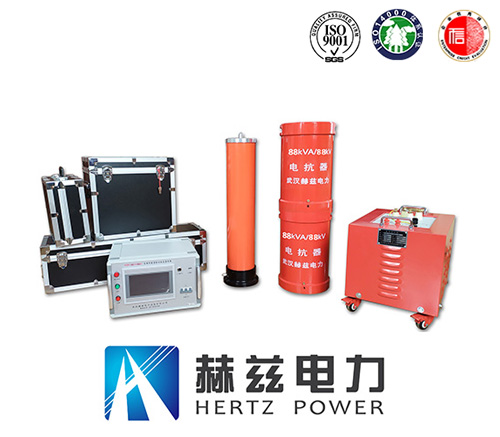

　　变频串联谐振试验装置

　　变频串联谐振耐压试验装置试验原理：

　　变频串联谐振试验成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

　　变频串联谐振耐压试验装置适用范围：

　　变频串联谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联电力电缆、互感器、套管等交接试验和预防性试验。

　　变频串联谐振耐压试验装置接线：

　　接线：先将变频源主机接上三相380V的电源，变频源主机的输出接在激励变压器的“输入”端子上，“接地端”接“接地端”，然后将激励变压器的抽头连接方式改为4kV的连接方式，“X1”端口和接地端短接，“A4”端口高压输出用专用的高压硅胶线接在电抗器的“X”端，使用3节电抗器进行并联连接，“XX”相连，“AA”相连，“X”接在了激励变压器的“A4”高压输出上，“A”端接在电容分压器的上端(也就是高压端)，下端用信号线接在变频源“分压器信号”端口上。从电抗器或者分压器的高压端接一根线到被试品(线需悬空)，这样接线就完成了。

　　变频串联谐振耐压试验装置注意事项：

　　1、本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

　　2、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

　　3、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

　　4、当电压电压大于10V，而还没有进行调谐时，系统会自动失谐，以防止一谐振就产生高压伤害试品甚至对人体带来伤害。

　　5、变频串联谐振耐压试验装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

　　6、当开机且回零后仍然不能升压时，请长时间按下复位键(10秒钟左右)，并使控制箱面板的指示灯正常，即除”高压”以外没有其它红灯亮，然后开始正常操作。

　　7、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
